Vous possedez déjà un probe V1 ou V2,

il n'est pas nécessaire d'acheter un probe V3


1) Ajoutez juste un interrupteur sur le fil 3.3v du cable du probe et rien d'autre.











Ck3 probe (v1 ou mini probe) :



Suivez la procédure décrite en 2).



Ck3 probe 2 or 2.1 :



Vous devez alors utilisez l'une de ses configurations, toute autre configuration détruira le probe :




Interruteur MRA/PROBE sur la position PROBE -> utilisez l'aiguille rouge avec le poussoir OP_SW en position haute




ou



Interruteur MRA/PROBE sur la position MRA -> utilisez l'aiguille verte avec le poussoir OP_SW en position basse



2) Suivez la procédure suivante pour dumper la clé :



Sous jungleflasher 0.1.179 :



1. Allumer le CK3, mettre l'interrupteur 3.3V sur ON

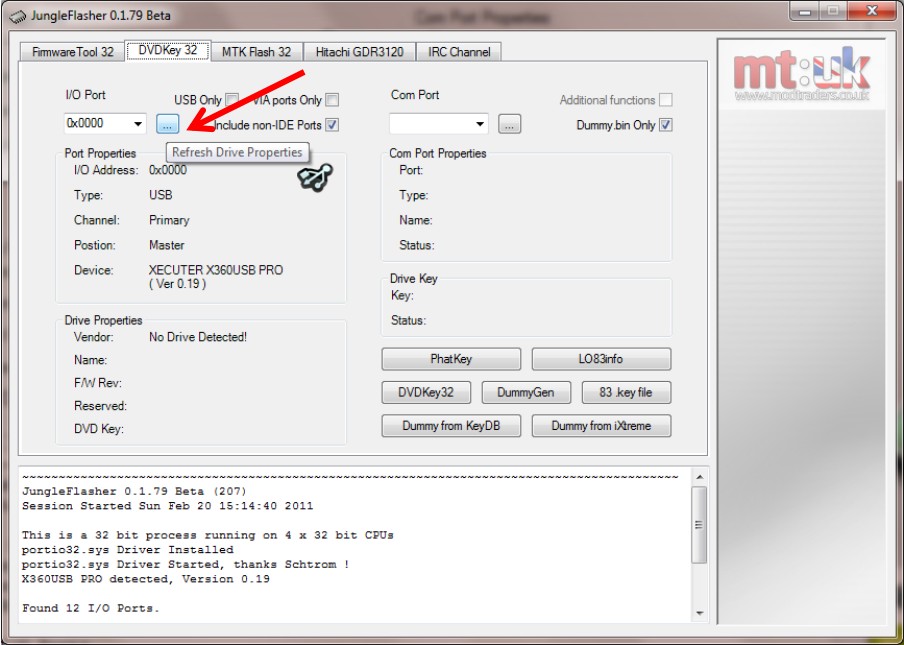

Choisissez le port I/O correspondant à votre lecteur puis rafraîchissez les propriétés du port sélectionné.

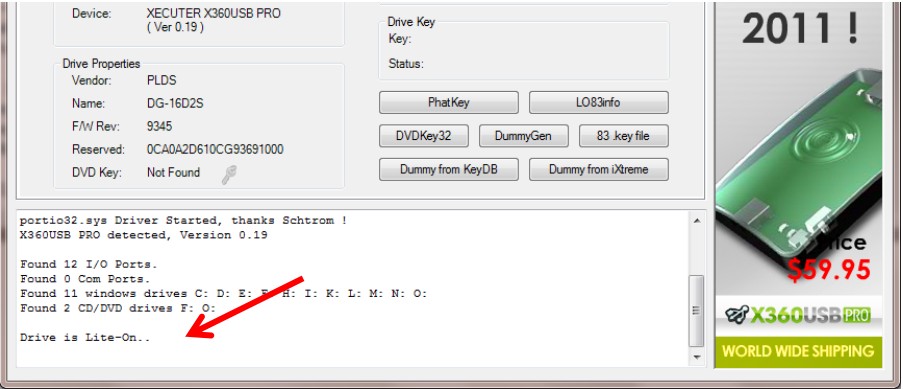

Votre lecteur doit s'afficher dans le tableau de commande:

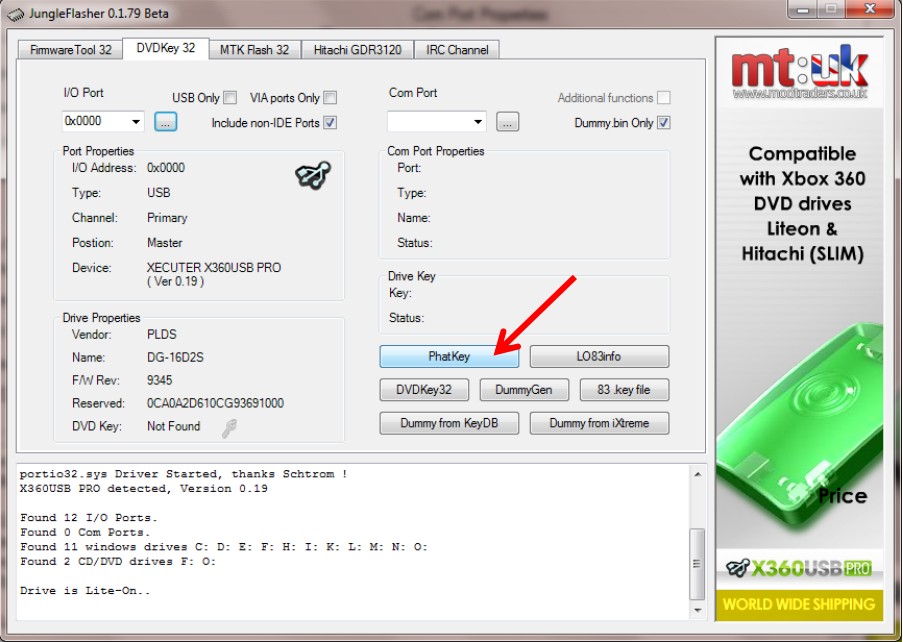

Puis, cliquez sur le bouton Phatkey.

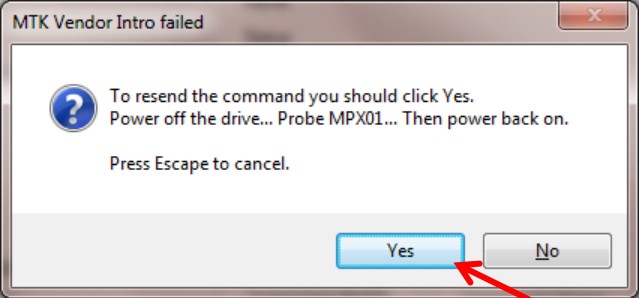

Un message apparaîtra vous expliquant la marche à suivre pour faire passer votre lecteur en mode vendeur (0x72) :

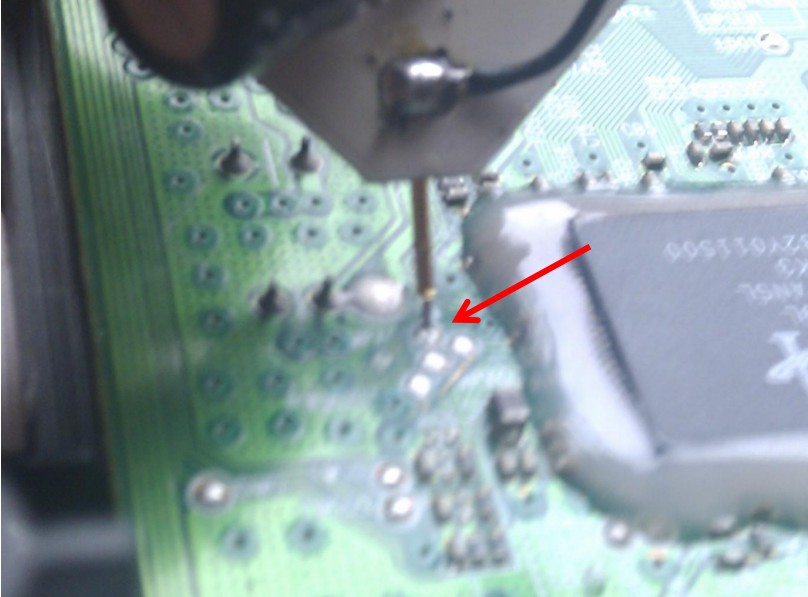

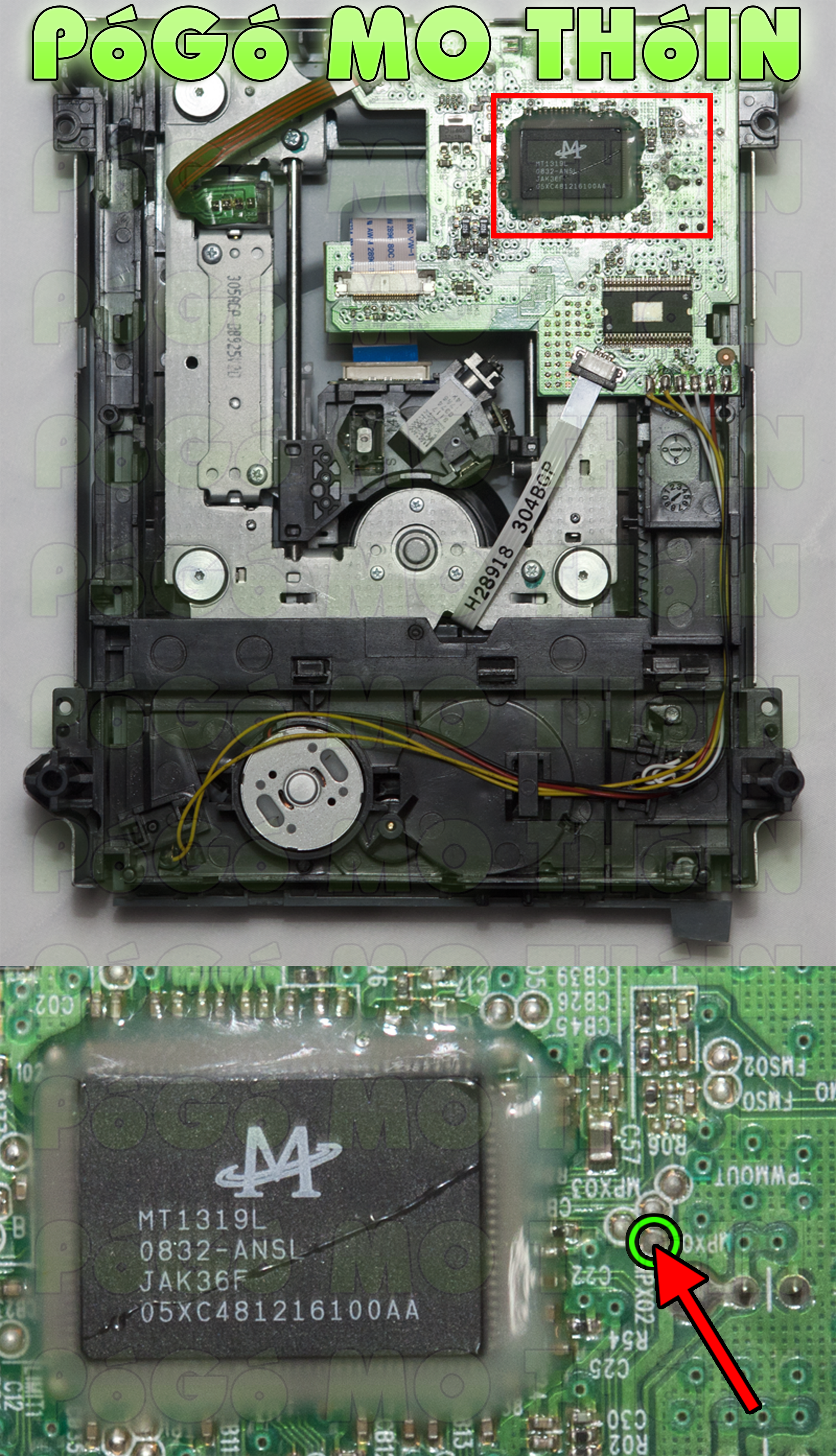

Cliquez donc sur "Yes", mettre l'interrupteur 3.3v  sur OFF, connectez l'auiguille du probe au point MPX01, mettre l'interrupteur 3.3V sur ON

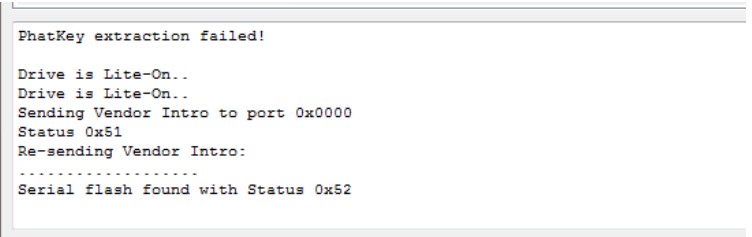

Ce message devrait normalement s'afficher dans la table de commande de Jungle Flasher:

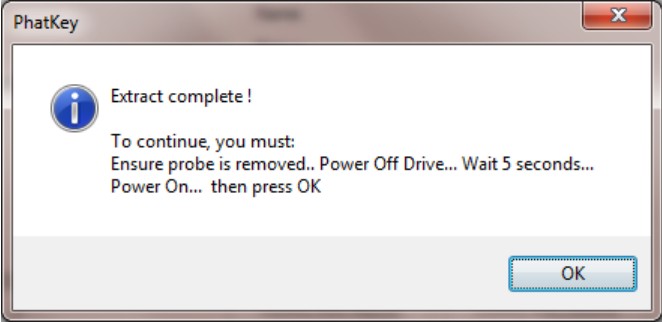

4. Attendre le message Extract Complete, enlever l'aiguille du probe du point MPX01



5. Mettre l'interrupteur 3.3V sur OFF puis sur ON et cliquez sur OK

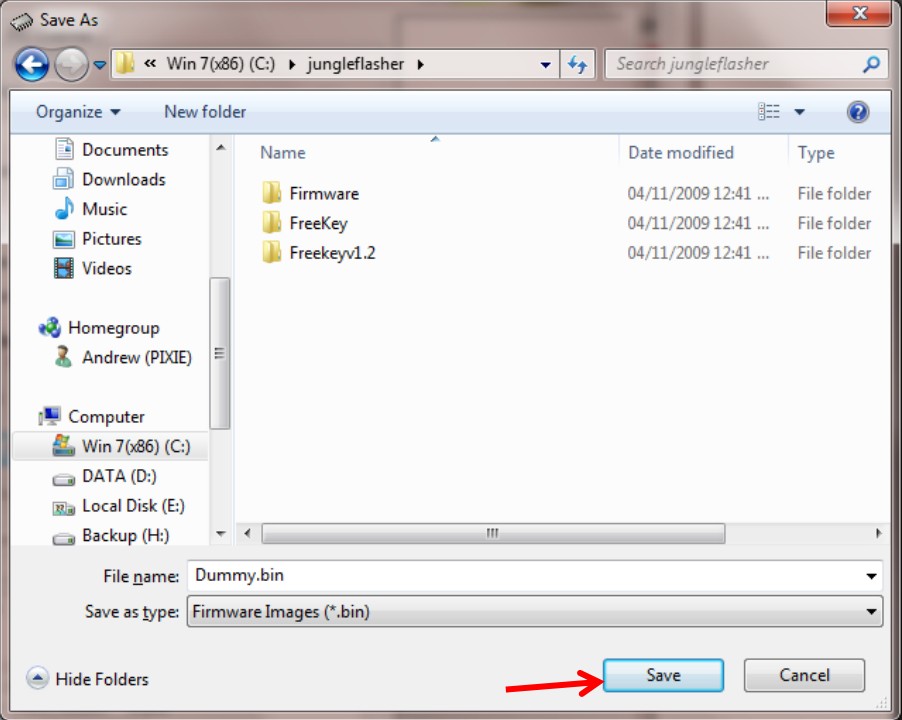

Si tout a bien fonctionné, vous devriez voir maintenant s'afficher une nouvelle fenêtre vous demandant d'enregistrer le "Dummmy.bin" récupéré.







Choisissez un endroit où vous voulez enregistrer puis cliquez sur "Save".

Un nouvel encadré devrait s'ouvrir, vous demandant si vous souhaitez charger automatiquement le firmware iXtreme adapté à votre lecteur:

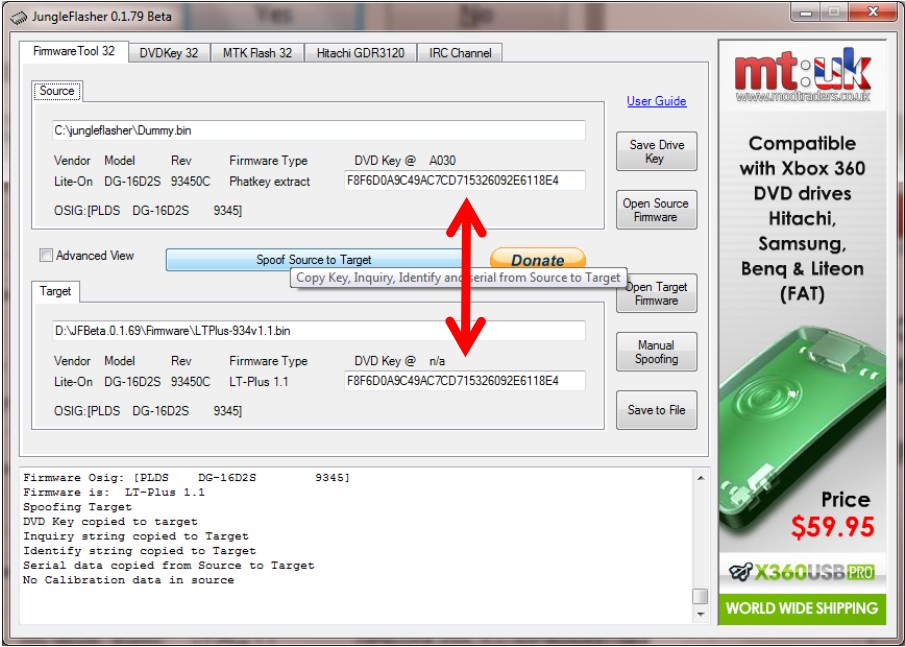

Cliquez sur "Ok"; le dummy.bin sauvegardé juste avant se chargera tout seul et vous passerez sur le menu Firmware Tool 32.

La suite consiste à procéder à la vérification de la clé récupérée ainsi que de la sauvegarde de celle-ci et du firmware Ixtrem.




ATTENTION

Nous allons maintenant passer à flash de votre lecteur.

Si vous pensez que la clé que vous avez récupérée n'est pas bonne,

recommencez le dump et ne continuez surtout pas sans être certain de la clé !

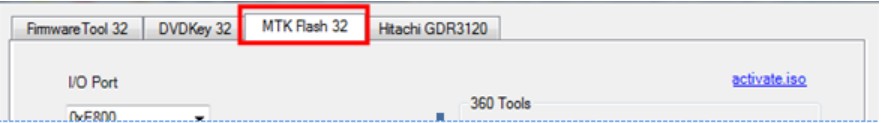

Cliquez à présent sur l'onglet "MTK Flash 32":

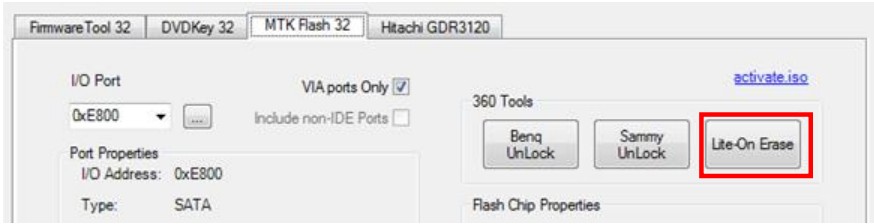

Vérifiez si vous êtes toujours sur le port I/O de votre lecteur puis cliquez ensuite sur Lite-On Erase:

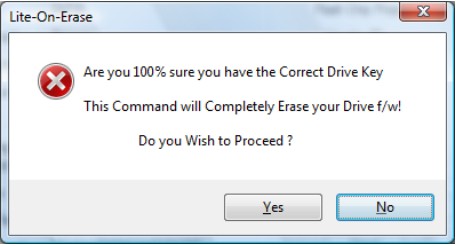

Après avoir cliqué sur Lite-On Erase, une nouvelle fenêtre apparaîtra vous demandant si vous être bien sûr de votre clé et si vous voulez continuer.



Si vous êtes bien sûr, alors cliquez sur "Yes".

Jungle Flasher affichera un second avertisseur contenant la marche à suivre pour faire passer votre lecteur à nouveau en mode vendeur pour le flash.

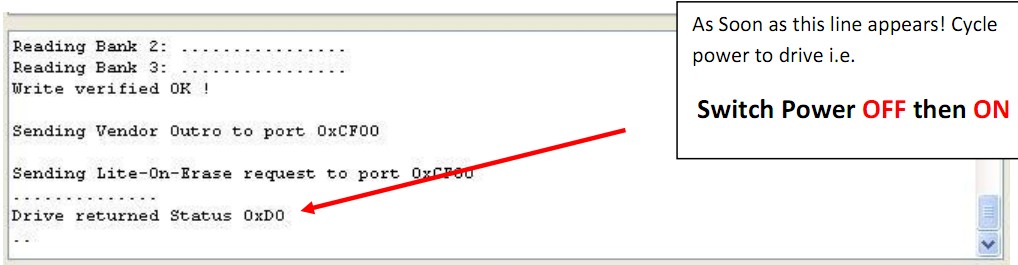

Après avoir à cliqué sur le "Yes" de cette nouvelle fenêtre, éteignez le CK3 puis rallumez-le.

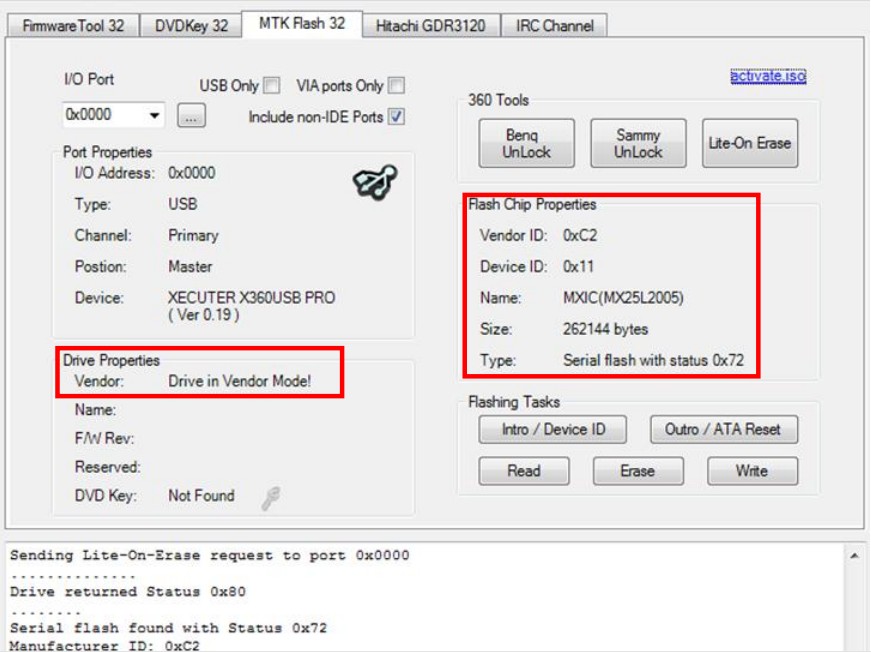

Votre lecteur Apparaît en mode vendeur sous la rubrique "Drive Properties".

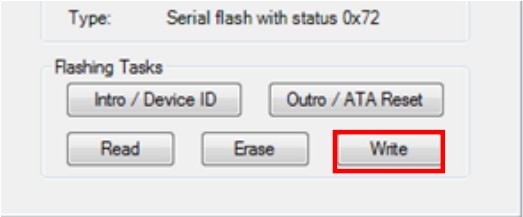

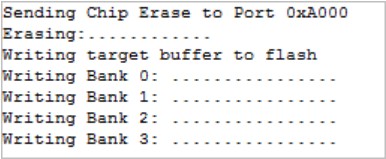

Cliquez maintenant sur le bouton "Write" pour écrire le firmware du lecteur et patientez jusqu'à la fin de la procédure.







Si tout s'est bien passé et que vous avez d'écrit "Write verified OK" alors nous pouvons continuer et faire sortir votre lecteur du mode vendeur.

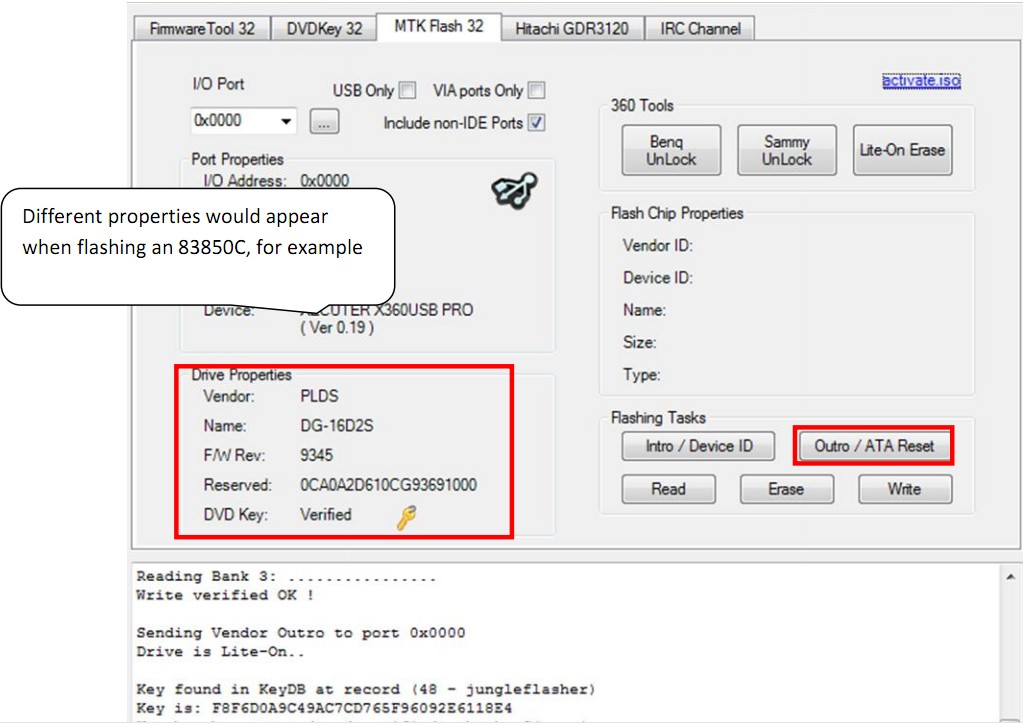

Cliquez sur le bouton "Outro / ATA Reset" puis patientez jusqu'à la fin de l'opération:







Après cette commande, votre lecteur est à nouveau utilisable et flashé.



FELICITATIONS, VOUS AVEZ TERMINE !!
