Nous allons voir dans ce tutoriel comment installer une puce Ace v1 ou Ace V2 (Reloaded) dans une Xbox 360 Slim Trinity.

Matériel nécessaire :

- Une Ace v1 ou V2
- Si Ace V2, 2 résistances de 10 Ohms chacune 1/4 de Watts recommandées (facultatif).
- un SPI Flasher
- Une Xbox 360 Slim Trinity (sans dec ?)

Logiciels nécessaires :

- J-Runner ou AutoGG

Étape 1 : Flasher la puce

ATTENTION !!! L'opération est IRRÉVERSIBLE pour la Ace V2. Lorsque vous flasher votre Ace V2 avec un  timing Trinity, vous perdez son Bitstream par défaut (d'usine) ! Si vous voulez l'utiliser à nouveau sur Corona, vous devrez la reflasher à nouveau avec un timing de Corona mais ça ne sera plus celui d'origine !



Pour la Ace V1 voici le timing d'origine Corona :

http://dl.free.fr/gGHA8gyj5

Par défaut, les Ace sont compatibles uniquement pour Corona. Nous allons donc devoir flasher la puce avec le bon Bitstream pour Trinity. Pour le tutoriel, nous allons utiliser AutoGG avec un Squirt SPI Flasher.

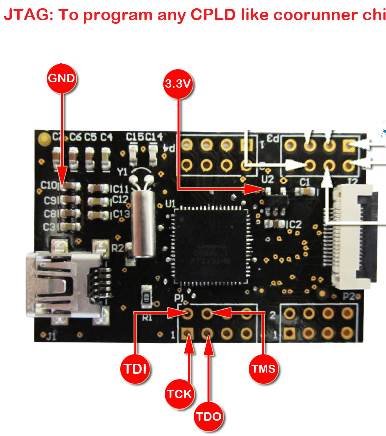

Dans un premier temps, soudez votre SPI Flasher à votre Ace comme ceci:
in-installer-une-ace-v1-ou-v2-sur-trinit

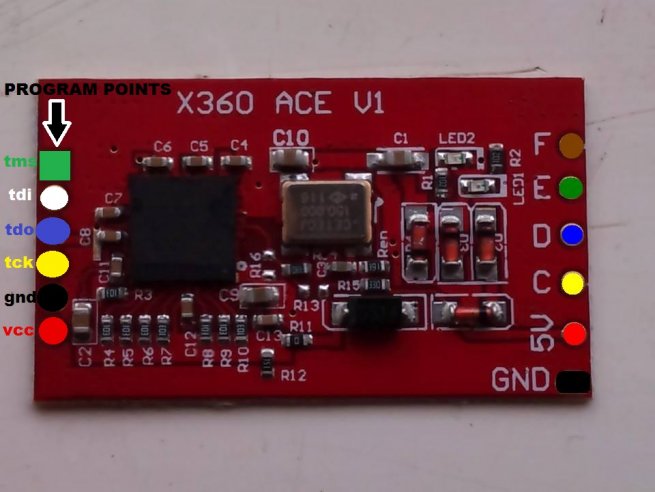

Pour la Ace v1:

in-installer-une-ace-v1-ou-v2-sur-trinit

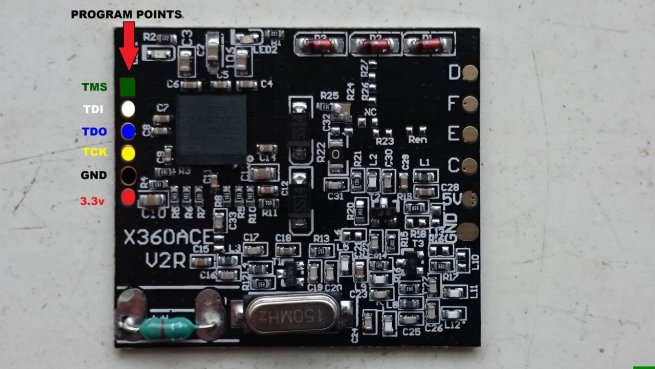

Pour la Ace V2:

in-installer-une-ace-v1-ou-v2-sur-trinit

Ensuite, branchez votre câble USB de votre SPI Flasher à votre PC.Ouvrez AutoGG, cliquez sur "Programmer le Glitch". Une fenêtre s'ouvre. Choisissez :

"Modèle: Trinity" " RGH: RGX " "Chip: Xilinx(CoolRunner, Matrix,360Glitch...)"

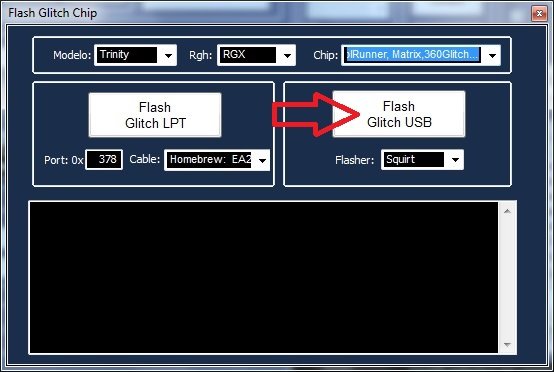

Puis cliquez sur "flash glitch usb"

in-installer-une-ace-v1-ou-v2-sur-trinit

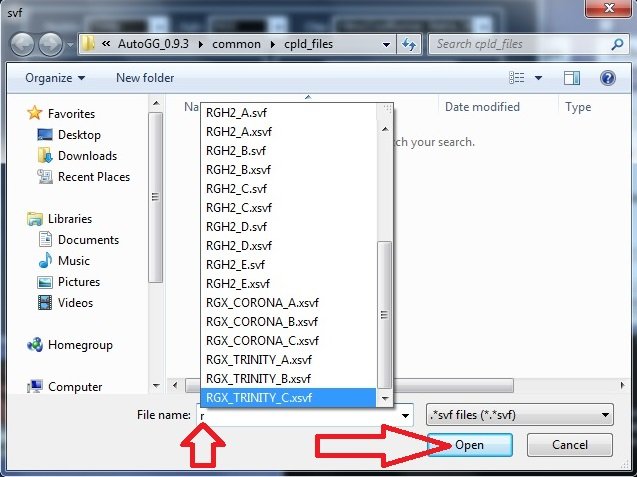

Une autre fenêtre s'ouvre, tapez "r" dans "File name" puis choisissez "RGX_TRINITY_C.xsvf"

in-installer-une-ace-v1-ou-v2-sur-trinit

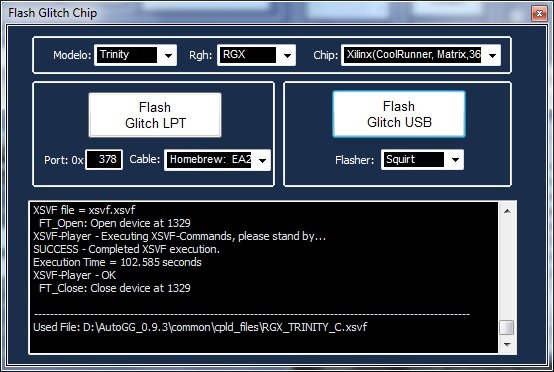

Attendez jusquà la fin de la reprogrammation de la puce. Cà peut durer jusqu'à 100 secondes ou plus, soyez patient, même si vous avez l'impression que çà fige...

in-installer-une-ace-v1-ou-v2-sur-trinit

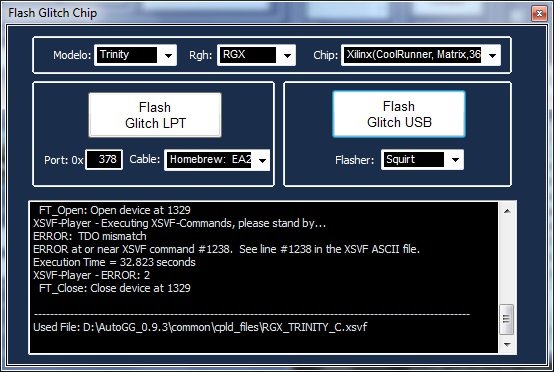

Si vous avez cette erreur:

in-installer-une-ace-v1-ou-v2-sur-trinit

Essayez encore çà doit passer ou alors révisez vos soudures :reticent:

Étape 2 : Installation de la puce dans la console

Installez votre Ace comme ceci:

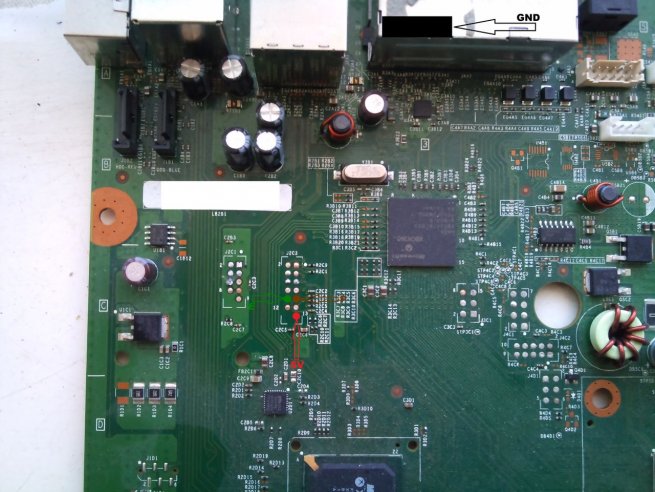

Pour les points E, F, 5V, GND:

in-installer-une-ace-v1-ou-v2-sur-trinit

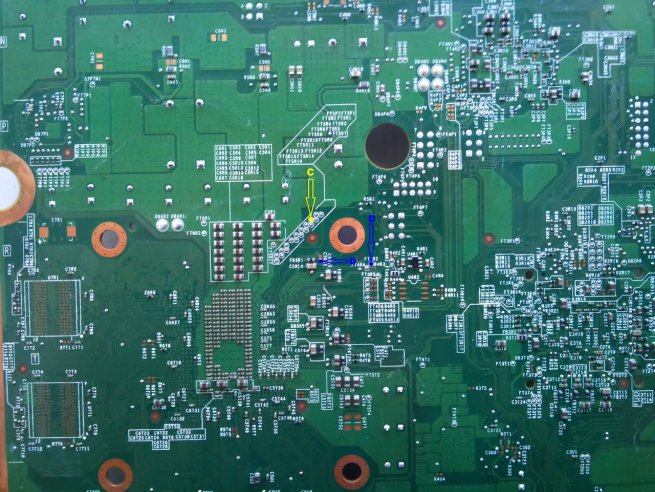

Pour les points C et D

in-installer-une-ace-v1-ou-v2-sur-trinit

ATTENTION !!! Si c'est une Ace v2 (Reloaded)  que vous installez, et que les temps de boot sont calamiteux, il vous faut installer les deux résistances de 10 Ohms sur les points C et D !!!

Le résultat en video:

Ace V1:




Ace V2:




Un grand merci à la teamx360 et tout particulièrement à Dgenx :)
